Zoom sur l’engin tp de type pelle araignée

Pelle araignée
La pelle araignée est un engin de TP, utilisée dans les constructions les plus diverses. Les ingénieurs l'ont conçue avec plusieurs bras et des roues indépendantes qui lui permettent de s'agripper à peu près à tous les endroits et tous les reliefs, où les autres engins de construction ne peuvent pas accéder.

Origine et description de  la pelle araignée

La pelle araignée, une révolution dans le domaine des engins de chantier, a été conçue pour la première fois entre 1965 et 1966 par les sociétés Kaiser et Menzi. Ce développement innovant est le fruit d'une collaboration entre Ernst Menzi, un constructeur suisse, et la société Kaiser située au Liechtenstein. Menzi, alors âgé de 69 ans, apporta son expertise accumulée pour concevoir le Kaiser MUK 2000, le prototype qui précéda le modèle commercial MUK 3000. L'invention de la pelle araignée était une réponse directe aux défis posés par des terrains accidentés et difficilement accessibles pour les pelles hydrauliques traditionnelles.

Le principal atout de la pelle araignée réside dans son train de roulement unique, qui se distingue radicalement des configurations habituelles à roues ou à chenilles. Equipée de quatre pieds mobiles, souvent appelés stabilisateurs, cette machine peut se déplacer et opérer sur des terrains extrêmement irréguliers, comme des pentes abruptes ou dans les lits des rivières. Chaque jambe peut être contrôlée indépendamment, permettant ainsi à l'opérateur de maintenir la cabine parfaitement horizontale et de naviguer avec une précision étonnante sur des surfaces inégales. Cette capacité unique lui permet non seulement d'augmenter la sécurité de l'opérateur mais aussi d'améliorer l'efficacité des travaux en terrains complexes.

Grâce à son mécanisme articulé et à sa flèche télescopique, la pelle araignée peut exécuter des tâches qui seraient impossibles pour d'autres types de pelles. Ces caractéristiques rendent l'engin particulièrement utile dans des secteurs tels que la foresterie, l'aménagement paysager et le génie civil, où les conditions de travail peuvent varier de manière significative. L'inventivité et l'ingéniosité de la conception de la pelle araignée continuent de démontrer que les innovations techniques peuvent apporter des solutions remarquables aux défis les plus ardues de l'industrie.

Ce que l'on peut retenir, en résumé :

Ernst Menzi (1897-1984) est un inventeur Suisse de génie et créateur des pelles araignées. C'est aussi un grand entrepreneur. Il a mis à jour ses pensées et ses idées pour créer un engin de tp innovation. Cet engin est capable de se déplacer sur des terrains raides et peu praticables grâce à une structure unique non pas centrée autour d'un châssis mais autour de bras articulés. Il a breveté sa machine sous le nom de Menzi Muck, en référence à un conte de fée, pour l'aider au mieux dans les travaux dont il a eu la responsabilité. Elle est améliorée et repousse les limites des engins de chantier traditionnels. Sa forme globale est semblable à celle d'une araignée, d'où l'appellation de "Pelle araignée".

Utilisation de la pelle araignée

La pelle araignée est particulièrement adaptée pour les travaux dans des conditions difficiles d’accès, comme les terrains montagneux, les marécages ou les forêts. Sa structure unique, avec quatre pieds mobiles, lui permet de naviguer sur des terrains irréguliers et de réaliser des travaux de terrassement, de curage de rivières, de foresterie et d'aménagement paysager. Son usage est précieux pour les tâches telles que l'abattage d'arbres avec des équipements spécifiques ou le creusement dans des zones où d'autres machines ne peuvent pas accéder. La pelle araignée a été conçue pour effectuer plusieurs tâches de :
  • Terrassements
  • Reprofilage
  • Nivelage
  • Confortements d'ouvrages
  • Forages
  • Sondages
  • Pose de canalisations dans les zones difficiles
  • Réalisation de talus
​Elle permet également de travailler dans des endroits isolés ou humides (comme les falaises ou les marais), les endroits enneigés ou encore la construction ferroviaire.

Coût et acquisition d'une pelle araignée

Les pelles araignées peuvent être achetées ou louées en fonction des besoins spécifiques d’un projet. Le coût d'achat d'une nouvelle pelle araignée varie généralement entre 100 000 et 300 000 euros, selon la taille, les capacités et le fabricant. L'achat d'occasion est possible, le coût actuel moyen d'une pelle araignée d'occasion est comprise entre 40000 et 45000 euros. La location peut être une option plus abordable pour les utilisations temporaires, avec des tarifs qui peuvent varier de quelques centaines à plus de mille euros par jour, dépendant de la machine spécifique et du fournisseur.

Entretien et pannes courantes sur une pelle araignée

L'entretien régulier de la pelle araignée est crucial pour maintenir sa performance et sa durabilité. Cela comprend la vérification des fluides, le graissage des joints et le contrôle de l'usure des pieds et des roues. Les pannes courantes incluent des problèmes hydrauliques, des défauts des jambes de marche, et des dysfonctionnements des systèmes électroniques de commande. La formation des opérateurs est essentielle pour minimiser les risques de panne due à une utilisation incorrecte.

Pièces d'usure de la pelle araignée et coûts engendrés

Les pièces d’usure typiques incluent les godets, les joints, et les stabilisateurs. Le coût des pièces varie, mais un godet de rechange peut coûter entre 1 000 et 5 000 euros, tandis que les stabilisateurs et les jambes peuvent coûter bien plus, en fonction de leur complexité et de leur spécification. Il est conseillé de garder des pièces de rechange essentielles à portée de main pour réduire les temps d'arrêt en cas de défaillance.

Exemples d'usage de la pelle araignée dans le secteur agricole

Dans un contexte agricole, une pelle araignée peut être utilisée pour nettoyer des canaux d'irrigation ou créer des bassins de rétention d'eau. En travaux publics, elles sont efficaces pour stabiliser les pentes et réhabiliter les zones après des glissements de terrain, grâce à leur capacité à travailler sur des inclinaisons abruptes et des surfaces instables.

La pelle araignée est un investissement substantiel mais justifiable pour les entreprises qui ont besoin de machines polyvalentes capables de fonctionner dans des conditions extrêmes. Que ce soit pour l'achat ou la location, une évaluation précise des besoins et des coûts d'entretien anticipés est essentielle pour optimiser l'utilisation de cette machine spéciale.

Types de pelle araignée

Il existe plusieurs variante de pelle araignée, dont l'utilisation est les caractéristiques varient en fonction du modèle. Nous vous présentons ci dessous quelques modèles et leur spécificité.

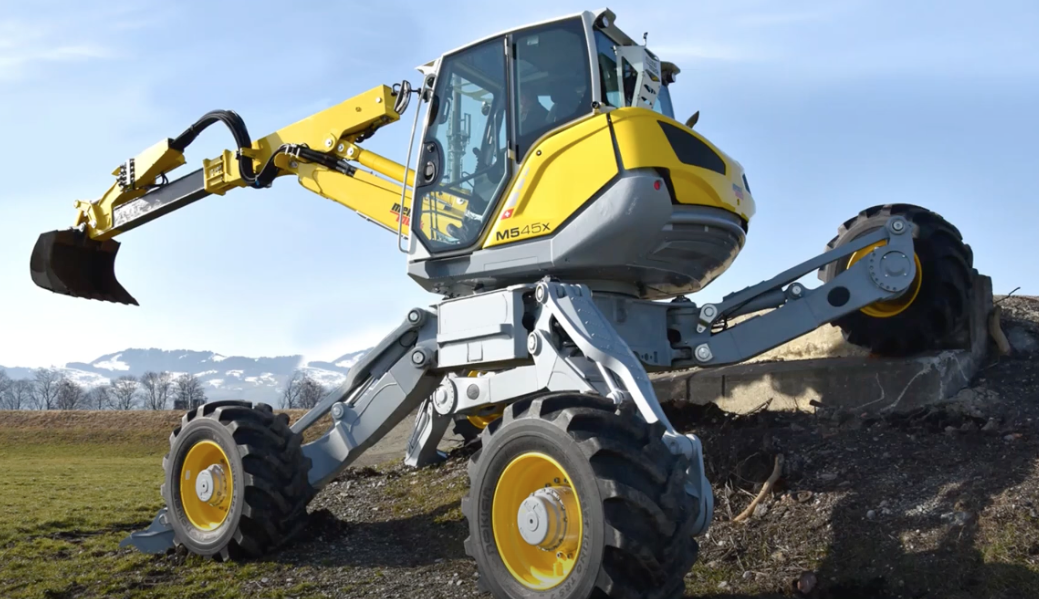

1. Menzi Muck M545x

Entraînement en continu Vx-Drive by Menzi jusqu'à 15 km/h Stabilisation parallèle P-Vation by Menzi Quatre grandes roues à largeur max. de 800 mm Pattes d'appui supplémentaires en acier (en option: avant et / ou arrière) Poids > 13500 kg

2. Menzi Muck M525x

Entraînement en continu Vx-Drive by Menzi jusqu'à 15 km/h Deux roues directrices démontables rapidement Pattes télescopiques hydrauliques Poids > 12400 kg

3. Menzi Muck M540

Entraînement hydrostatique Menzi H-Drive aux quatre grandes roues motrices Appui parallèle P-Matik Quatre grandes roues avec module Road Traction Pattes d'appui supplémentaires en acier (option) Poids > 12000 kg

4. Menzi Muck M320 / 325

Traction hydrostatique 2 roues motrices par les deux grandes roues Deux axes démontables avec roues 300-15 Pattes télescopiques hydrauliques Direction arrière hydraulique (M325) Poids M320: > 9400 kg Poids M325: > 9900 kg

5. Menzi Muck M220

Entraînement hydrostatique par les deux grandes roues deux roues directrices démontables rapidement pattes télescopiques hydrauliques Poids > 7100 kg

6. Menzi Muck A20

Traction hydrostatique 2 roues motrices par les deux grandes roues jusqu'à 2.6 km/h Deux roues directrices démontables rapidement Pattes télescopiques mécaniques Poids > 2000 kg Vous êtes intéressé par les engins de construction ou voulez approfondir vos connaissances en travaux, n’hésitez pas à nous suivre dans nos enquêtes et connaitre les autres modèles.
